| 產品型號： | GFH11W-16P |
| 公稱通徑： | DN15~DN50 |
| 公稱壓力： | PN1.6MPA~6.4MPA |
| 適用溫度： | -30℃~600℃ |
| 主要材質： | HT200、黃銅、WCB、304、316、316L不銹鋼等 |
產品概述
GFH11W內螺紋升降式止回閥是由我廠硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為：水、油品、蒸汽、酸性介質等。
產品特點
1、結構簡單、體積小、重量輕。
2、多種螺紋類型：G•NPT.BSPT.BSP DIN259/2999可供選擇。
3、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
工作原理
內螺紋升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。內螺紋升降式止回閥一般只能安裝在水平管路。
執行標準
|
設計與制造 |
結構長度 |
壓力-溫度等級 |
連接法蘭 |
試驗與檢驗 |
|
GB12236 |
GB12221 |
GB9131 |
JB/T74-94 |
JB/T9092-1999 |
技術參數
|
公稱壓力 |
試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
||||
|
強度試驗 |
密封試驗 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
||
|
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水,油品,蒸汽,酸性介質 |
|
2.5 |
3.8 |
2.8 |
|||||
|
4.0 |
6.0 |
4.4 |
|||||
|
6.4 |
9.6 |
7.1 |
|||||
|
10.0 |
15.0 |
11.0 |
- |
||||
主要零部件材質
|
零件名稱 |
材料編號 |
|||
|
閥 體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥 蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥 瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
搖 桿 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥 座 |
25 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
銷 軸 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
密封環、墊片 |
包覆墊 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|

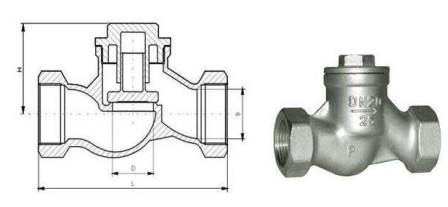

產品結構圖
外形尺寸
|
SIZE |
d |
L |
H |
CV FACTORY |
|
1/2" |
15 |
65 |
44 |
6.9 |
|
3/4" |
20 |
80 |
53 |
16.3 |
|
1" |
25 |
90 |
58 |
30.0 |
|
1-1/4" |
32 |
105 |
62 |
49.0 |
|
1-1/2" |
40 |
120 |
73 |
72.0 |
|
2" |
50 |
141 |
78 |
130.0 |
