| 產品型號： | GFH14W-16P |
| 公稱通徑： | DN15~DN50 |
| 公稱壓力： | PN1.6MPA~6.4MPA |
| 適用溫度： | -30℃~600℃ |
| 主要材質： | 黃銅、WCB、304、316、316L不銹鋼等 |
產品概述
GFH14W不銹鋼絲扣旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發(fā)生事故。適用介質為：水、油品、蒸汽、酸性介質等。
產品特點
1、具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
工作原理
旋啟式止回閥可分為升降式止回閥和旋啟式止回閥二種，升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大。旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥。
技術參數
|
公稱壓力 |
PN |
1.6, 2.5, 4.0, 6.4 |
MPa |
|
強度試驗壓力 |
PT |
2.4, 3.8, 6.0, 7.6 |
|
|
低壓氣密封試驗壓力 |
|
0.6 |
|
|
高壓氣密封試驗壓力 |
2.0, 3.0, 4.8, 7.6 |
||
|
適用介質 |
GFH14W-（16-64）C |
GFH14W-（16-64）P |
GFH14W-（16-64）R |
|
水、油品、汽 |
硝酸類 |
醋酸類 |
|
|
適用溫度 |
-40～180 |
||
主要零部件材質
|
序號NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
搖桿插銷 |
不銹鋼316/304 |
|
4 |
閥瓣 |
不銹鋼CF8M/CF8 |
|
5 |
螺塞 |
不銹鋼316/304 |
|
6 |
螺塞墊片 |
聚四氟乙烯PTFE |

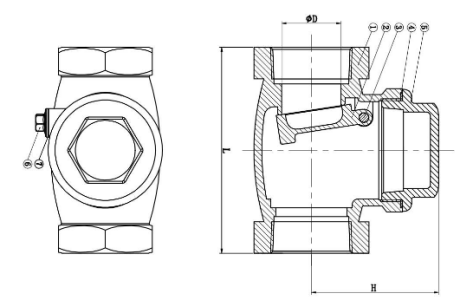

產品結構圖
外形尺寸
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
|
D |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
|
重量WT（kg） |
310 |
445 |
680 |
1040 |
1490 |
2020 |
|
|
