| 產品型號： | GFH76H-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6MPA |
| 適用溫度： | -30℃~600℃ |
| 主要材質： | HT200、WCB、304、316、316L不銹鋼 |
產品概述
蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
產品特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力小；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力小；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力小；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。
執行標準
1.設計制造：APl594、AP 6D、JB，T8937;
2.結構長度：API594、APl60、DlN3202、JB／T8937，
3.壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4.試驗與檢驗AP 598、JB／T 9092：
5.配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
技術參數
|
公稱通徑 |
DN(mm) |
50~1200 |
|||
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
適用介質 |
水、蒸汽、油品、污水、酸堿類 |
||||
|
適用溫度 |
橡膠密封面（X）-20℃~120℃ |
||||
主要零部件材質
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥板 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
密封圈 |
橡膠、不銹鋼、合金鋼 |
|
彈簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |

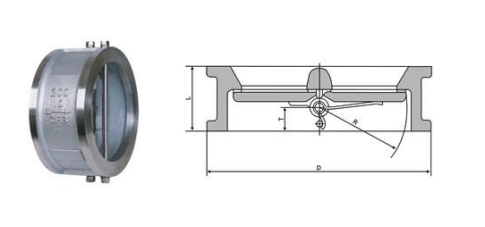

產品結構圖
外形尺寸
|
公稱通徑 DN |
PN1.0(MPa) |
WT |
PN1.6(MPa) |
|
PN2.5(MPa) |
|
PN4.0(MPa) |
WT |
||||
|
L |
D |
L |
D |
L |
D |
L |
D |
|||||
|
GFH76H-10C GFH76W-10P GFH76W-10R GFH76H-16C GFH76W-16P GFH76W-16R GFH76H-25C GFH76W-25P GFH76H-25R GFH76H-40C GFH76Y-40P GFH76Y-40R |
||||||||||||
|
50 |
60 |
109 |
1.8 |
60 |
109 |
1_8 |
60 |
109 |
2 |
60 |
109 |
2.4 |
|
65 |
67 |
129 |
2.6 |
67 |
129 |
2.6 |
67 |
129 |
3.2 |
67 |
129 |
3.8 |
|
80 |
73 |
144 |
3.6 |
73 |
144 |
4.2 |
73 |
144 |
4.8 |
73 |
144 |
5.6 |
|
100 |
73 |
164 |
4.8 |
73 |
164 |
5.2 |
73 |
170 |
6 |
73 |
170 |
7.5 |
|
125 |
83 |
194 |
6.3 |
83 |
194 |
6.7 |
83 |
198 |
9 |
83 |
198 |
11 |
|
150 |
98 |
220 |
8.7 |
98 |
220 |
9.4 |
98 |
228 |
12 |
98 |
228 |
15 |
|
200 |
127 |
275 |
16.5 |
127 |
275 |
18.7 |
127 |
288 |
22 |
127 |
293 |
27 |
|
250 |
146 |
330 |
26.2 |
146 |
333 |
29.4 |
146 |
343 |
38 |
146 |
355 |
48 |
|
300 |
181 |
380 |
423 |
181 |
388 |
48.5 |
181 |
403 |
54 |
181 |
420 |
78 |
|
350 |
184 |
440 |
58 |
184 |
448 |
66 |
184 |
460 |
80 |
222 |
480 |
116 |
|
400 |
198 |
493 |
76 |
198 |
498 |
90 |
198 |
520 |
118 |
232 |
549 |
152 |
|
450 |
203 |
543 |
98 |
203 |
558 |
130 |
- |
- |
- |
- |
- |
- |
|
500 |
219 |
598 |
120 |
219 |
630 |
186 |
- |
- |
- |
- |
- |
- |
|
600 |
222 |
698 |
235 |
222 |
734 |
298 |
- |
- |
- |
- |
- |
- |
主要外形和連接尺寸 單位：mm
|
公稱通徑 DN |
L |
D |
do |
R |
t |
WT |
|
GFH76X-10 GFH76X-16 H76X-16C |
||||||
|
50 |
43 |
107 |
69 |
29 |
19 |
1.5 |
|
65 |
46 |
127 |
84 |
20 |
20 |
2.4 |
|
80 |
64 |
142 |
103 |
26 |
26 |
3.6 |
|
100 |
64 |
162 |
121 |
28 |
28 |
5.7 |
|
125 |
70 |
192 |
135 |
30 |
30 |
7.3 |
|
150 |
76 |
218 |
180 |
31 |
31 |
9 |
|
200 |
89 |
273 |
250 |
33 |
33 |
17 |
|
250 |
114 |
328 |
260 |
45 |
45 |
26 |
|
300 |
114 |
378 |
312 |
48 |
48 |
42 |
|
350 |
127 |
438 |
365 |
50 |
50 |
55 |
|
400 |
140 |
489 |
415 |
54 |
54 |
75 |
|
450 |
152 |
539 |
468 |
58 |
58 |
107 |
|
500 |
152 |
594 |
526 |
60 |
60 |
111 |
|
600 |
178 |
695 |
626 |
73 |
73 |
165 |
