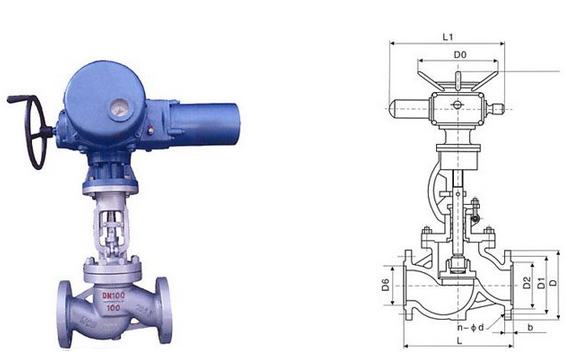

產品概述

電動高溫截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。蒸汽截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-42.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

產品特點

1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
4、截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

執行標準

設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101

安裝與維護

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
4、截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
5、截止閥結構簡單,可通過閥桿既旋轉又升降的原理,達到閥門的開啟或截?cái)?并確保閥門的密封和上密封功能。由于該結構特殊的運動原理,也造成對閥門上密封副間受力極為不利的后果(形成既有密封副間必須的垂直壓力,又有密封副間相對滑移的摩擦)。實踐證明,閥門的上密封往往只啟閉幾次,就因?yàn)槊芊飧遍g的擦傷而引起泄漏。擦傷輕微的需拆開修復,擦傷嚴重的均因損壞而報廢,這樣的后果不但增加了企業的制造成本,而且影響閥門的性能。為解決此類問題對閥門上密封的結構和材料做了試驗和改進。
