| 產品型號： | GFBQ641F-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6MPA~PN16MPA |
| 適用溫度： | -30℃~400℃ |
| 主要材質： | WCB、304、316、316L不銹鋼等 |
產品概述
氣動保溫球閥由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
產品特點
1、 流體阻力小，其阻力系數與同長度的管段相等。
2、 結構簡單、體積小、重量輕。
3、 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便
6、 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
執行標準
|
設計標準 |
ASME B 16.34 GB/T12224 |
|
結構長度 |
ASME B 16.10 GB/T12221 |
|
連接法蘭 |
ASME B 16.5、JB/T 79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
技術參數
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量 |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
閥體形式 |
法蘭式：分體式鑄造球閥+保溫夾套；對夾式：整體式鑄造閥體+保溫夾套 |
|||||||||||
|
連接形式 |
法蘭式、對夾式 |
|||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) |
|||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||
|
回差 |
帶定位器：小于全行程的±2% |
|||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||
|
配執行機構 |
AT、ST、AW系列單雙作用氣動執行器 |
|||||||||||
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
|||||||||||
執行器參數
|
執行器型號 |
AT、GT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要零部件材質
|
序號 |
零件名稱 |
材質 |
||
|
C |
P |
R |
||
|
1 |
夾套 |
25 |
SUS304 |
SUS304 |
|
2 |
閥座 |
WCB |
SUS304 |
SUS316 |
|
3 |
閥體 |
25 |
SUS304 |
SUS316 |
|
4 |
密封圈 |
RPTFE、PTFE、對位聚苯 |
||
|
5 |
球體 |
SUS304 |
SUS304 |
SUS316 |
|
6 |
閥桿 |
1Cr13 |
SUS304 |
SUS316 |
|
7 |
填料 |
柔性石墨 、RPTFE、PTFE |
||
|
8 |
填料壓蓋 |
WCB |
SUS304 |
SUS316 |

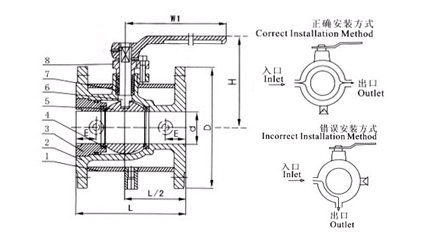

產品結構圖
外形尺寸
|
公稱通徑(DN) |
d |
L |
D |
E |
Q |
H |
W |
管螺紋 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3 |
