產品概述

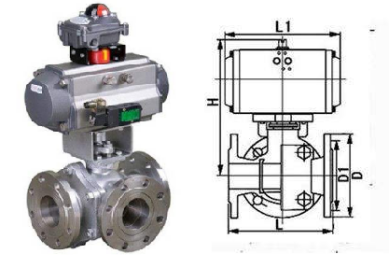

GFQ644F、GFQ645F氣動法蘭三通球閥是由氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。GFQ644F、GFQ645F氣動三通法蘭球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。GFQ644F、GFQ645F氣動三通法蘭球閥分L型和T型，L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

產品特點

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
3、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
4、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
5、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

執行標準

設計和制造：GB／T12237-1989； APl608。

檢驗和試驗：GB／T13927-1992； APl 598。
法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
結構長度：JD-2002

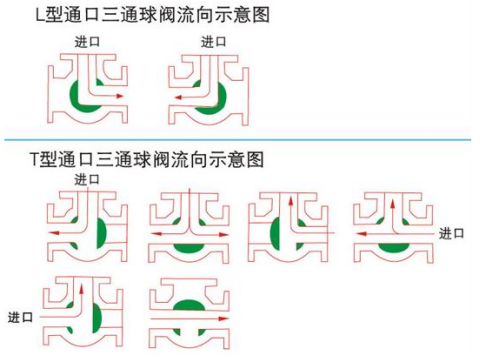

流向示意圖

技術參數

主要零部件材質
