| 產品型號： | GFZYJN-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6MPA~PN25MPA |
| 適用溫度： | -30℃~400℃ |
| 主要材質： | WCB、304、316、鉻鉬鋼等 |
產品概述
GFZJYN型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（GFZJYP）、套筒（GFZJYM）、雙（GFZJYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
產品特點
1、自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
5、橡膠膜片式檢測，執行機構測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏、控制精確。
閥門作用方式
1、閥前壓力調節閥（K型）其初始位置的閥芯在關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值。
2、閥后壓力調節閥（B型）其初始位置的閥芯在開啟位置，當閥門壓力逐漸升高，閥逐漸關閉，直至閥后壓力穩定在要求的給定值。
技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量系數（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
||
|
額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
||||||
|
公稱壓力PN(Mpa) |
1.6、4.0、6.4 |
||||||||||||||
|
壓力調節范圍（MPa） |
15～50 40～80 60～100 80～140 120～180 160～220 200～260 |
||||||||||||||
|
流量特性（℃） |
|
||||||||||||||
|
調節精度（％） |
±5 |
||||||||||||||
|
使用溫度（℃） |
≤350 |
||||||||||||||
|
允許泄漏量 |
硬密封（l/h） |
單座：≤10-4閥額定容量（IV級）；雙座、套筒：≤5×10-3閥額定容量（II級） |
|||||||||||||
|
軟密封（ml/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
|||||
|
減壓比 |
最大 |
10 |
|||||||||||||
|
最小 |
1.25 |
||||||||||||||
執行標準
法蘭標準：鑄法法按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
主要零部件材質
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 零件 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|||
|
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
彈簧 |
60Si2Mn |
|||
|
導向套 |
HPb59-1 |
|||

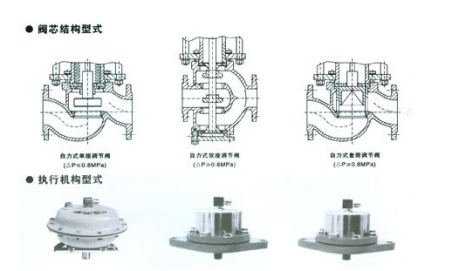

產品結構圖
外形尺寸
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法蘭接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法蘭端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
壓 |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
280 |
308 |
|||||||||||||
|
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
230 |
||||||||||||||
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
|
導壓管接頭螺紋 |
M16×1.5 |
||||||||||||||
