| 產品型號： | GFZYJM-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6MPA~PN25MPA |
| 適用溫度： | -30℃~400℃ |
| 主要材質： | WCB、304、316、鉻鉬鋼等 |
產品概述
GFZJYM自力式套筒壓力調節閥利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定，不需要外接電源和二次儀表。這種自力式套筒壓力調節閥利用閥輸出端的反饋信號源（壓力）通過信號源管傳遞到運行組織驅動閥瓣改變閥門的開度，達到調節壓力的目的。
工作原理
閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。
產品特點
1、無需外加能源，能在無電無氣的場所工作，既方便，又節約能源。
2、壓力分段范圍細且互相交叉，調節精度高，且壓力設定值在運行期間可連續設定。
3、對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
4、橡膠膜片式檢測，執行機構控制精度高、動作靈敏。
5、采用壓力平衡機構，使調節閥反應靈敏、控制精確。
6、密封性好，壓力設定點波動力小。
技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
允許壓差 |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
|
閥蓋形式 |
標準型-17～+300℃、高溫型+300℃～+450℃ |
|||||||||||||
|
壓蓋型式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|||||||||||||
|
閥芯形式 |
單座、套筒型閥芯 |
|||||||||||||
|
流量特性 |
線性 |
|||||||||||||
執行器參數
|
有效面積(cm ) |
32※ |
80 |
250 |
630 |
|
壓力設定范圍(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
||
|
保證壓力閥正常工作的 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
允許上下膜室之間最大壓差(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
材料 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
|||
|
控制管線、接頭 |
銅管或鋼管10×1； 卡套式接頭：R1/4" |
|||
主零部件材質
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 零件 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|||
|
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
彈簧 |
60Si2Mn |
|||
|
導向套 |
HPb59-1 |
|||
性能指標
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
||||||||||
|
額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
||||||||||||||
|
公稱壓力PN(MPa) |
1.6、4.0、6.4 |
||||||||||||||||||||||
|
壓力調節范圍(kPa) |
15～50 40～80 80～100 80～140 120～180 160～220 200～260 |
||||||||||||||||||||||
|
流量特性 |
快開 |
||||||||||||||||||||||
|
調節精度(％) |
±5 |
||||||||||||||||||||||
|
使用溫度(℃) |
≤350 |
||||||||||||||||||||||
|
允許 |
硬密封(l/h) |
單座：≤10-4閥額定容量(Ⅳ級)；雙座、套筒≤5×10-3閥額定容量(Ⅱ級) |
|||||||||||||||||||||
|
軟密封(ml/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
|||||||||||||
|
減壓比 |
最大 |
10 |
|||||||||||||||||||||
|
最小 |
1.25 |
||||||||||||||||||||||
產品結構圖

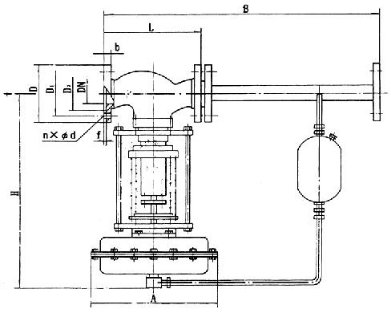

外形尺寸
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法蘭接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法蘭端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
壓 |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
280 |
308 |
|||||||||||||
|
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
230 |
||||||||||||||
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
|
導壓管接頭螺紋 |
M16×1.5 |
||||||||||||||
