| 產品型號： | GFZWJYP-16C-G |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN0.01~PN1.6MPA |
| 適用溫度： | -30℃~400℃ |
| 主要材質： | WCB、304、316、316L |
產品概述
脈沖管等部件組成。 自力式氮封閥主要用于保持容器頂部保護氣體
（一般為氮?dú)猓┑膲毫愣ǎ员苊馊萜鲀?nèi)物料與空氣直接接觸，防止物
料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護
系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。
廣泛應用于石油、化工等行業。

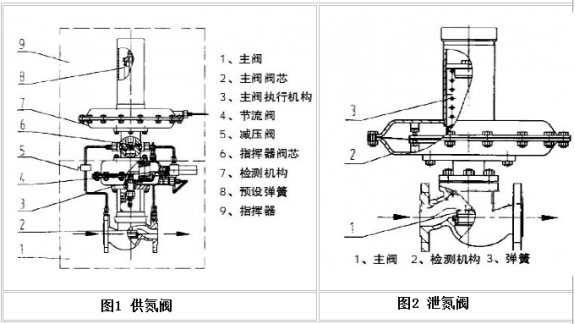

結構圖
工作原理：
供氮裝置（見圖1），將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構(7)，
介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力
降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)，打開，使
閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、下膜室，打開
主閥閥芯(2)，向罐內充注氮?dú)猓划?dāng)罐內壓力升至供氮裝置壓力設定點，由于
預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主
閥，停止供氮。
泄氮裝置（見圖2），該裝置采用內反饋結構，介質直接經閥蓋進入檢測
機構，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。
當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)
上移，打開閥門，向外界泄放氮?dú)猓划?dāng)罐內壓力降至泄氮裝置壓力設定點，
由于預設彈簧力作用，關閉閥門。
技術參數
閥體
|
公稱通徑 |
DN25、32、40、50、65、80、100mm |
|
|
公稱壓力 |
PN1.0M Pa JB/T79.1-94、79.2-94等 |
|
|
法蘭標準 |
||
|
閥體材料 |
鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
|
閥芯材料 |
硬密封 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不銹鋼鑲嵌橡膠圈 |
|
軟密封 |
||
|
閥桿材料 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
|
|
流量特性 |
- |
|
|
使用溫度 |
||
執行器
|
壓力設定范圍(KPa) |
0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～3336～44 42～51 49～58 56～66 |
|
膜蓋材料 |
A3、A4鋼板涂四氟乙烯 |
|
膜片材料 |
丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠 |
性能
|
設定值偏差±5% |
允許泄露量 |
|
|
允許泄露量 |
標準型 |
IV級（符合GB/T4312-92標準） |
|
嚴密型 |
VI級（符合GB/T4312-92標準） |
|
流量系數、行程
GFZWJYP供氮裝置
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||||
|
閥座通徑Dn |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
120 |
100 |
|
流量系數Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
額定行程L |
8 |
10 |
14 |
20 |
25 |
||||||||||
GFZWJYP泄氮裝置
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
閥座通徑Dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系數Kv |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
額定行程L |
8 |
10 |
14 |
20 |
25 |
|||
外形及連接尺寸

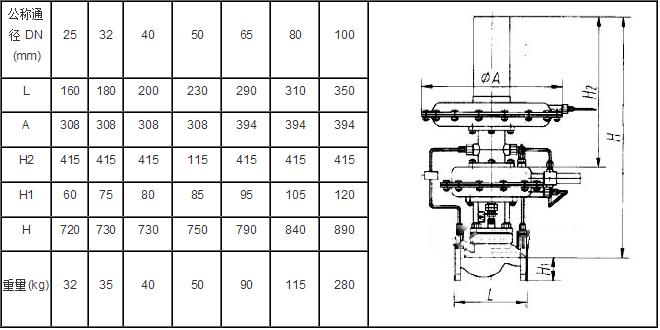

供氮裝置外形尺寸及重量
